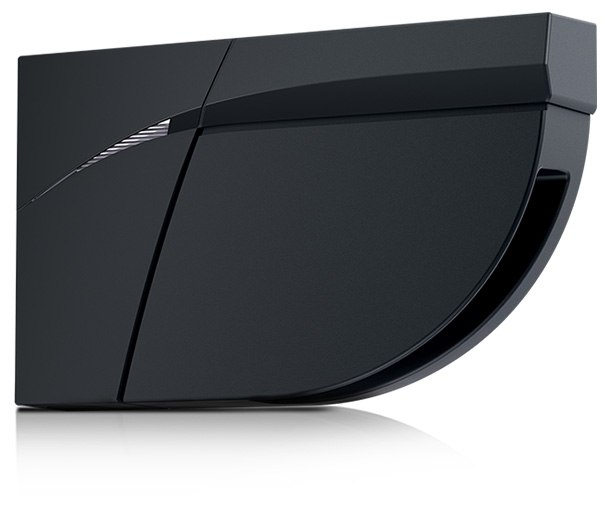

BEA Flatscan laser scanner beveiligings sensor

020621

MPN: 86501300

EAN:

DGE: 20419

Locatie: E-7-8

Op voorraad: 2

€ 1.352,74 (€ 1.117,97 excl. BTW)

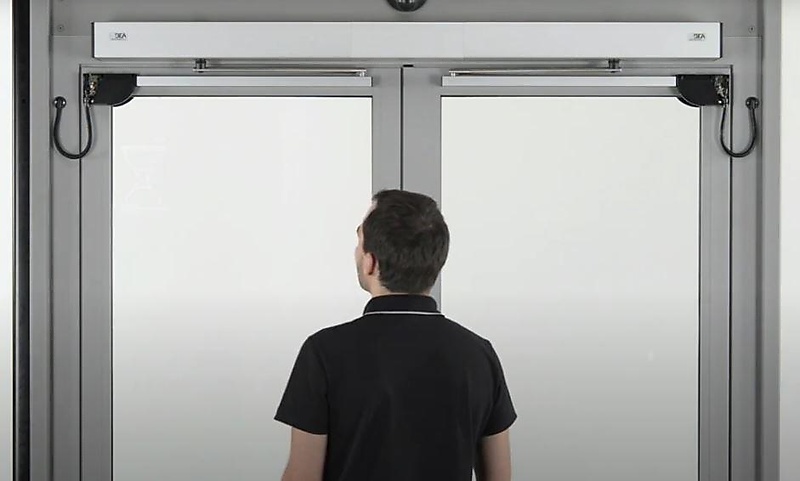

BEA Flatscan laser scanner beveiligingssensor set rechts en links. Lasersensor voor scharnier- en vleugelbeveiliging van draaideuren. De FLATSCAN SW past lasertechnologie (lichtlooptijdmeting) toe voor de veilige werking van draaideuren. Bij dit eenvoudig te installeren systeem waarborgen 170 meetpunten absolute veiligheid van de gebruiker. Eén module per deurzijde is voldoende voor de gehele deurvleugel, inclusief de vingerknelzone.

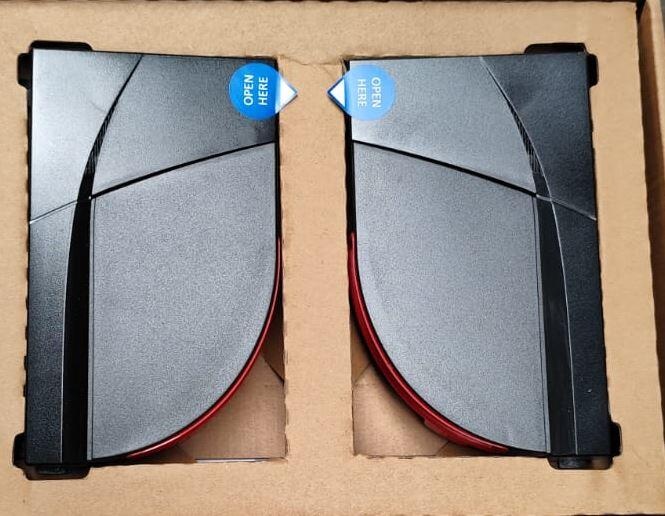

Dit product wordt per set verkocht.

Set Recht + Links:
Technologie: Laserscanner, lichtlooptijdmeting
Detectiewijze: Aanwezigheid
Max. reikwijdte: 4 m (diagonaal) met een reflectiviteitsfactor van 2% (bijv.: bij B = 1,5 m -> max. H = 3,7 m)
Gezichtsveld Beveiliging van de deurvleugel: 90° / Beveiliging van het draaigebied: 16°
Hoekresolutie: Beveiliging van de deurvleugel: 1,3° / Beveiliging van het draaigebied: 0,2°
Typische grootte van gedetecteerd object: Beveiliging van de deurvleugel: Beveiliging van het draaigebied:
10 cm op 4 m (ten opzichte van de afstand van het object, DIP 2 = ON)
2 cm op 4 m (ten opzichte van de afstand van het object, DIP 2 = ON)
Testbody: 700 mm × 300 mm × 200 mm (testbody A volgens EN 16005 & DIN 18650)
Emissiekenmerken: Infraroodlaser: Golflengte 905 nm; max. impulsuitgangsvermogen 25 W; Class 1
Voeding: 12 - 24 V DC ± 15 %
Verbruik: ≤ 2 W
Reactietijd: Beveiliging van de deurvleugel: max. 50 ms / Beveiliging van het draaigebied: max. 90 ms
Uitgang: 2 elektronische relais (galvanische isolatie - polariteitvrij)
Max. schakelspanning: 42 V AC/DC
Max. schakelstroom: 100 mA
Led-signalen: 1 tweekleurige led: detectiestatus/uitgangsstatus
Afmetingen: 142 mm (L) × 85 mm (H) × 33 mm (D) (bevestigingsbeugel + 7 mm)
Materiaal (kleur): PC/ASA - zwart
Hoekinstelling: +2° tot +10° (zonder de bevestigingsbeugel)
Beschermingsklasse: IP54 (EN 60529)
Temperatuurbereik: -30 °C tot +60 °C onder spanning
Vochtigheid: 0-95% niet-condenserend
Trillingen: < 2 G
Min. snelheid van deurvleugel: 2°/sec
Normconformiteit: Dit product voldoet aan alle geldende Europese richtlijnen. Voor meer informatie, zie de Conformiteitsverklaring.
