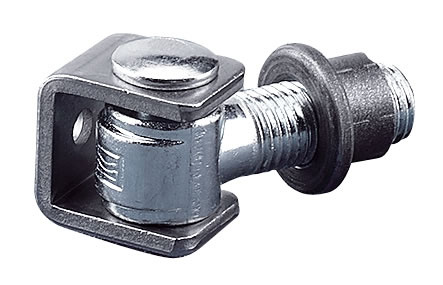

Poortscharnieren verzinkt M16 - M20 - M24

Poortscharnieren met u-oor en inlasmoer. Poortscharnieren verzinkt met inlasmoer en u-beugel. Poort scharnier verkrijgbaar in M16 M18 M20 M24

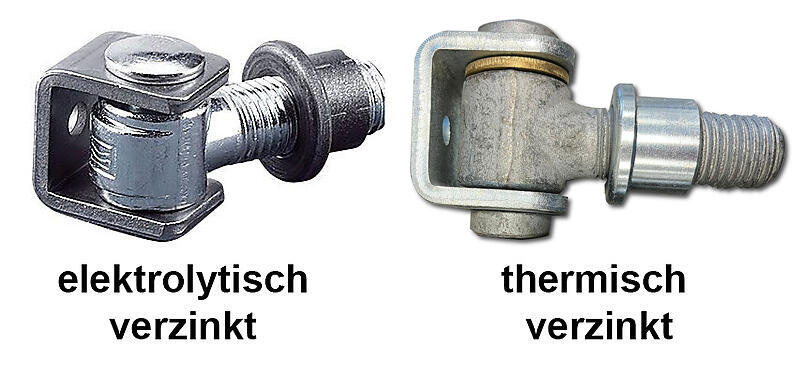

Elektrolytisch verzinkt:
Glanzend en glad uiterlijk, met inbus dwarsbout
120-16 : Scharnier M16 met beugel en inlasmoer
120-20 : Scharnier M20 met beugel en inlasmoer
120-24 : Scharnier M24 met beugel en inlasmoer
120-18 : Scharnier M18 met beugel en inlasmoer

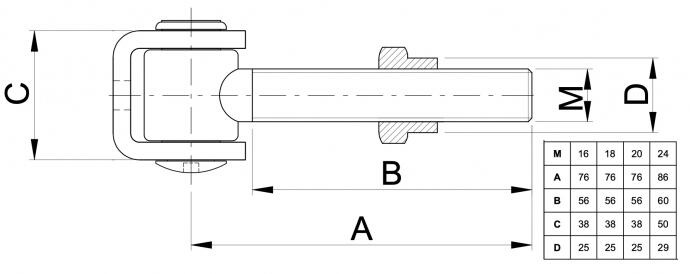

B = lengte bout schroefdraad
A = lengte vanaf hart bevestigingsbout
C = Hoogte u oor
D = Diameter inlasmoer

Thermisch verzinkt (warmbad/volbad gegalvaniseerd):
Matte of weinig glanzende finish, langdurige bescherming tegen corrosie, met draaimoer dwarsbout. Scharnieren voorzien van dunne verzinkte laag van 5 micron om roestvorming tegen te gaan en geeft de scharnieren een mooiere kleur en uitstraling. Omdat dit om een zeer dunne zinklaag gaat zijn deze scharnieren eenvoudig en 100% perfect te lassen.
M24: L: 110, L1: 85mm, H: 50mm, D: 29mm
M20: L: 105, L1: 80mm, H: 39mm, D: 24mm
M16: L: 110, L1: 85mm, H: 39mm, D: 21mm
L = totale lengte
L1 = lengte vanaf hart bevestigingsbout
H = Hoogte u oor
D = Diameter inlasmoer

• Met inlasmoer en u-beugel
• M16 / m20 / m24
• Verzinkte oogbout
• Lasonderdelen in staal

• Productblad: Maatvoering 12020.pdf
