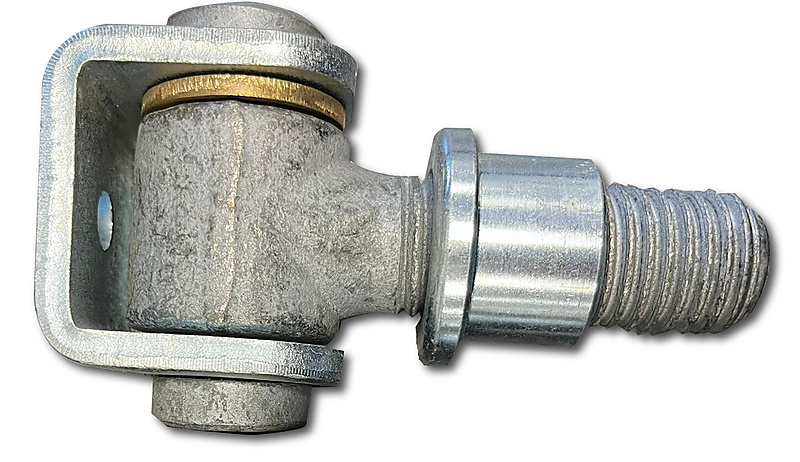

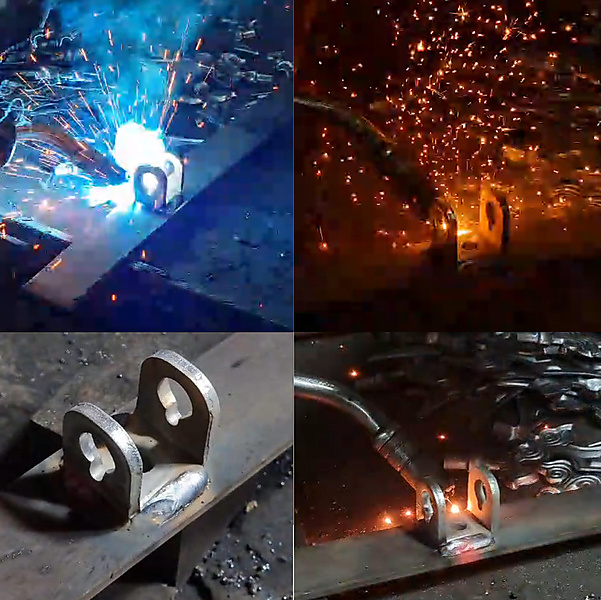

Poortscharnier kort met lasmoer 90° M16, M20 of M24. Scharnieren voorzien van dunne verzinkte laag van 5 micron om roestvorming tegen te gaan en geeft de scharnieren een mooiere kleur en uitstraling. Omdat dit om een zeer dunne zinklaag gaat zijn deze scharnieren eenvoudig en 100% perfect te lassen. (Bij galvaniseren is de dikte van de zinklaag 95 micron, bij deze scharnieren is de zinklaag is deze 5 micron.)
M24: L: 110, L1: 85mm, H: 50mm, D: 29mm
M20: L: 105, L1: 80mm, H: 39mm, D: 24mm
M16: L: 110, L1: 85mm, H: 39mm, D: 21mm

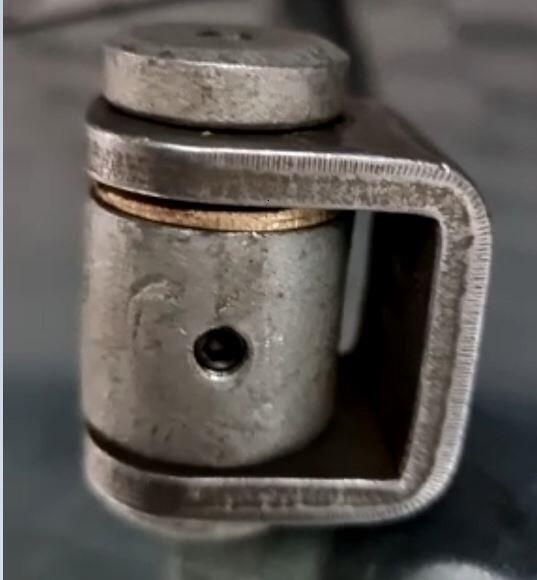

Het scharnier bevat een inbus welke ingedraaid een blokkade vormt om de verticale borgpen te kunnen verwijderen.
In gesloten stand kunnen de pennen dan ook niet zomaar uit de scharnieren verwijderd worden om de voorkomen de poort uit de scharnieren gehaald kan worden.
- M16 m20 of m24
- Warmgewalst
